盤式幹燥

PLG盤式連續幹燥機

產品簡述

盤式連續幹燥機是一種高效的傳導型連續幹燥設備。其獨特的結構和工作原理決定了它具有熱效率高、能耗低、占地麵積小、配置簡單、操作控製方便、操作環境好等特點，廣泛適用於化工、醫藥、農藥、食品、飼料、農副產品加工等行業的幹燥作業。

產品詳情 圖片集錦

概述

  盤式連續幹燥機是一種高效的傳導型連續幹燥設備。其獨特的結構和工作原理決定了它具有熱效率高、能耗低、占地麵積小、配置簡單、操作控製方便、操作環境好等特點，廣泛適用於化工、醫藥、農藥、食品、飼料、農副產品加工等行業的幹燥作業。在各行業使用實踐中深受好評。現生產製造常壓、密閉、真空三大類型，1200、1500、2200、3000四種規格，A(碳鋼)、B(接觸物料部分均勻不鏽鋼)、C(在B的基礎上。增加蒸汽管路、主軸及支架為不鏽鋼，筒體和頂蓋內襯不鏽鋼)。三種材質，幹燥麵積4~180m2，共幾百種型號的係列產品，並能提供與之相配套的種輔助設備，可滿足用戶對各種物料進行幹燥的需要。


特點

(一)調控容易、適用性強
  1、通過調整料層厚度、主軸轉速、耙臂數量、耙葉型式和尺寸可使幹燥過程達到^佳。
  2，每層幹燥盤皆可單獨通入熱介質或冷介質，對物料進行加熱或冷卻，物料溫度控製準確、容易。
  3、物料的停留時間可以^調整。
  4、物料流向單一，無返混現象，幹燥均勻、質量穩定、不需再混合。

(二)操作簡單、容易
  1、幹燥器的開車、停車操作非常簡單。
  2、停止進料後，傳送物料垢耙葉能很快地排空幹燥器內的物料。
  3、通過特殊的大規格檢視門的視鏡，可以對設備內進行很仔細的清洗和觀察。


(三)能耗低
  1、料層很蒲，主軸轉速低，物料傳送係統需要的功率小，電耗少。
  2、以傳導熱進行幹燥，熱效率高，能量消耗低。

(四)操作環境好，可回收溶劑，粉塵排放符合要求
  1、常壓型：由於設備內氣流速度低，而且設備內濕度分布上高下低，粉塵很難浮到設備頂部，所以頂部排濕口排出的尾氣中幾乎不含有粉塵。
  2、密閉型：配務溶劑回收裝置，可方便地回收載濕氣體中的有機溶劑。溶劑回收裝置簡單，回收率高，對於易燃、易爆、有毒和易氧化的物料，可用氮氣作為載濕氣體進行閉路循環，使之安全操作。特別適用於易燃、易爆、有毒物料的幹燥。
  3、真空型：在真空；吠態下操作的盤式幹燥器，特別適用於熱敏性物料的幹燥。

(五)安裝方便、占地麵積小
  1、幹燥器整體出廠，整體運輸，隻需吊裝就位，安裝定位非常容易。

  2、由於幹燥盤層式布置、立式安裝，既使幹燥麵積很大，占地麵積也很小。


工作原理

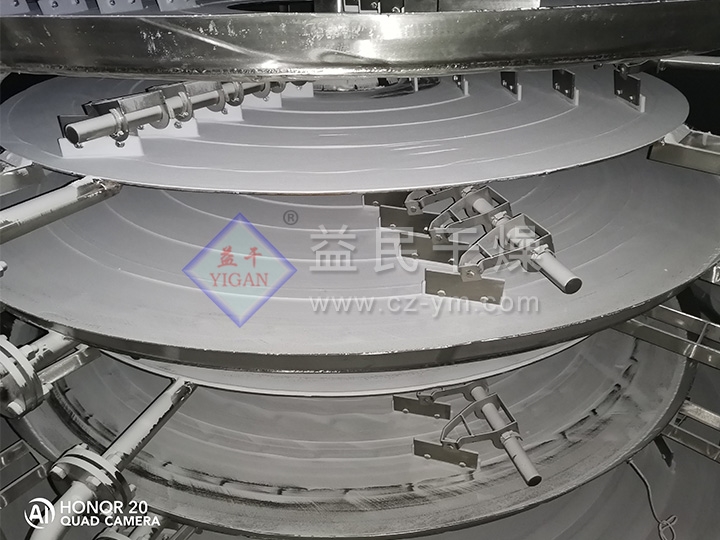

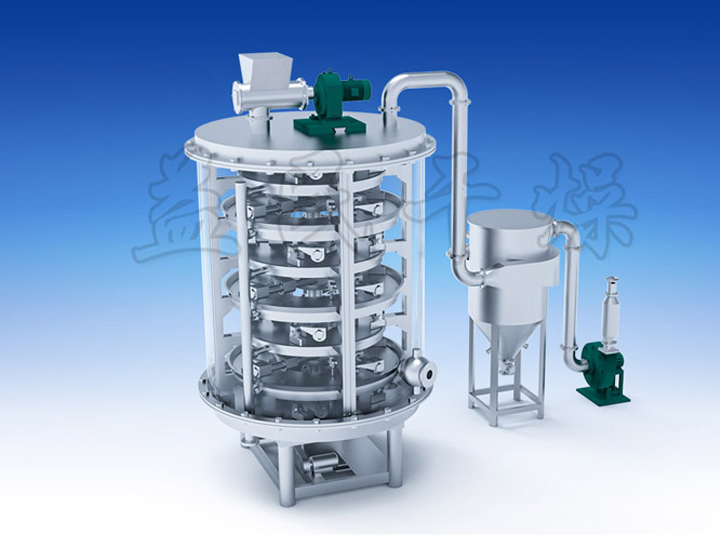

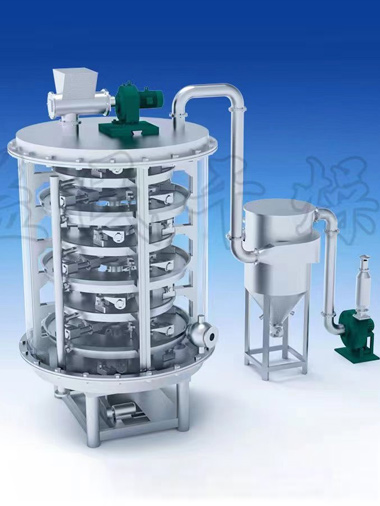

  濕物料自加料器連續地加到幹燥器上部第一層幹燥盤上，帶有耙葉的耙臂作回轉運動使耙臂作回轉運動使耙葉連續地翻抄物料。物料沿指數螺旋線流過幹燥盤表麵，在小幹燥盤上的物料被移送到外緣，並在外緣落到下方的大幹燥盤外緣，在大幹盤上物科向裏移動並從中間落料口落入下一層小幹燥盤中。大小幹燥盤上下交替排列，物料得以連連續地流過整個幹燥器。中空的幹燥盤內通入加熱介質，加熱介質形式有飽和蒸汽、熱水和導熱油，加熱介質由幹燥盤的一端進入，從另一端導出。已幹物料從^後一層幹燥盤落到殼體的底層，^後被耙葉移送到出料口排出。濕份從物料中逸出，由設在頂蓋上的排濕口排出，真空型盤式幹燥器的濕氣由設在頂蓋上的真空泵口抽出。從底層排出的幹物料可直接包裝。通過配加翅片加熱器、溶劑回收冷凝器、袋式除塵器、幹料返混機構、引風機等輔機，可提高其幹燥的生產能力，幹燥膏糊狀和熱敏性物料，可方便地回收溶劑，並能進行熱解和反應操作。

應用：幹燥、熱解、燃燒、冷卻、反應、升華：有機化工產品、無機化工產品、醫藥、食品、飼料、肥料。


技術特性

(一)幹燥盤
  1、設計壓力：一般為0.4MPa,^大可達1.6MPa．
  2、最高使用壓力：一般≤0.4MPa，最高可達1.6MPa．
  3、加熱介質：蒸汽、熱水、導熱油，幹燥盤溫度100℃時用熱水加熱，100℃~150℃時用≤ 0.4MPa飽和水蒸汽或過熱蒸汽加熱，150℃~320℃時用導熱油加熱，>320℃時可采用電、導生油、熔鹽等方式加熱。

(二)物料傳送係統
  1．主軸轉速：1~10轉分，電磁或變頻無級調速。
  2．耙臂：每層幹燥盤上有2~8支固定在主軸上的耙臂。
  3．耙葉：絞接在耙臂上，能隨盤麵上下浮動保持接觸，有多種形式。
  4．碾滾：對易結塊和需要破碎的物料，在適當位置配加碾滾，可以強化傳熱和幹燥過程。

(三)殼體
  有常壓、密閉、真空三種型式
  1．常壓型：圓筒或八棱柱形，有整體和對開兩種結構。加熱介質進出口主管道在殼體內、外皆可。
  2．密閉型：圓筒形殼體，能承受5Kpa內壓，加熱介質進出口主管道可在殼體內，也可在殼體外。
  3．真空型：圓筒形殼體，設計壓力為外壓0.1MPa,加熱介質進出口主管道在殼體內。

(四)空氣加熱器

  一般在蒸發量較大的情況下使用，以增強幹燥效率。


技術參數

規格

外徑
mm 		高度
mm 		幹燥麵積
m2 		功率
Kw

1200/4

1850

2608

3.3

1.1

1200/6

3028

4.9

1200/8

3448

6.6

1.5

1200/10

3868

8.2

1200/12

4288

9.9

1500/6

2100

3022

8.0

2.2

1500/8

3442

10.7

1500/10

3862

13.4

1500/12

4282

16.1

3.0

1500/14

4702

18.8

1500/16

5122

21.5

2200/6

2900

3262

18.5

3.0

2200/8

3682

24.6

2200/10

4102

30.8

2200/12

4522

36.9

4.0

2200/14

4942

43.1

2200/16

5362

49.3

5.5


規格 外徑
mm 		高度
mm 		幹燥麵積
m2 		功率
Kw

2200/18

1850

5782

55.4

5.5

2200/20

6202

61.6

2200/22

6622

67.7

7.5

2200/24

7042

73.9

2200/26

7462

80.0

3000/8

3800

4050

48

11

3000/10

4650

60

3000/12

5250

72

3000/14

5850

84

3000/16

6450

96

3000/18

7050

108

13

3000/20

7650

120

3000/22

8250

132

3000/24

8850

144

3000/26

9450

156

15

3000/28

10050

168

3000/30

10650

180


圖片集錦

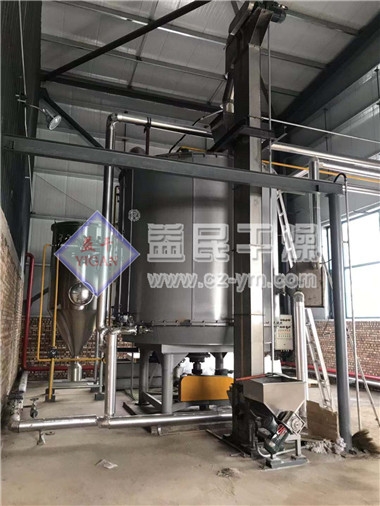

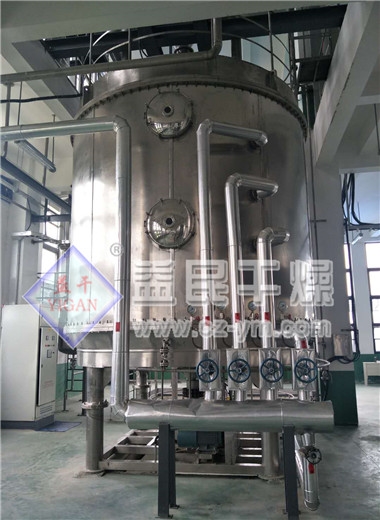

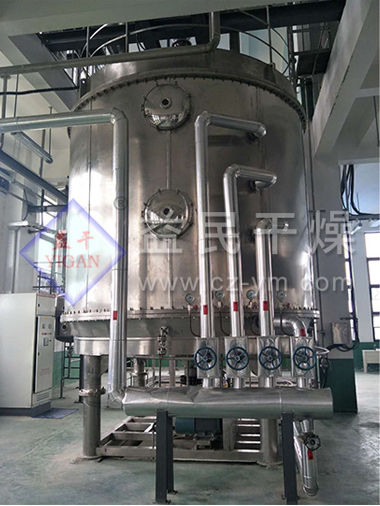

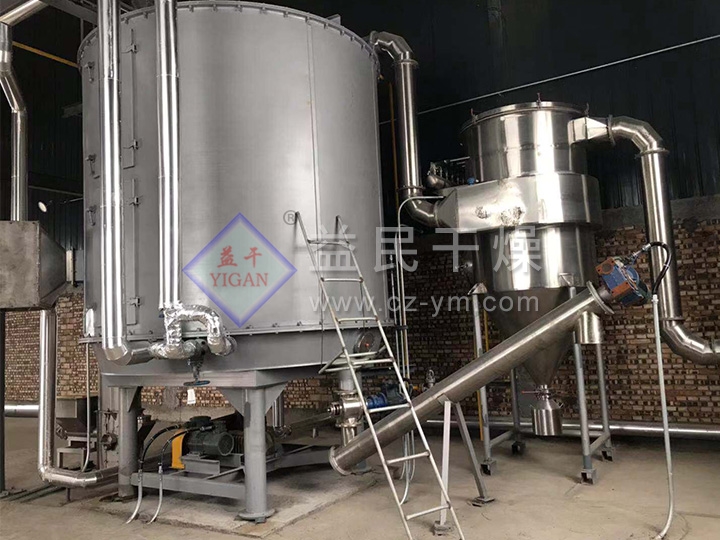

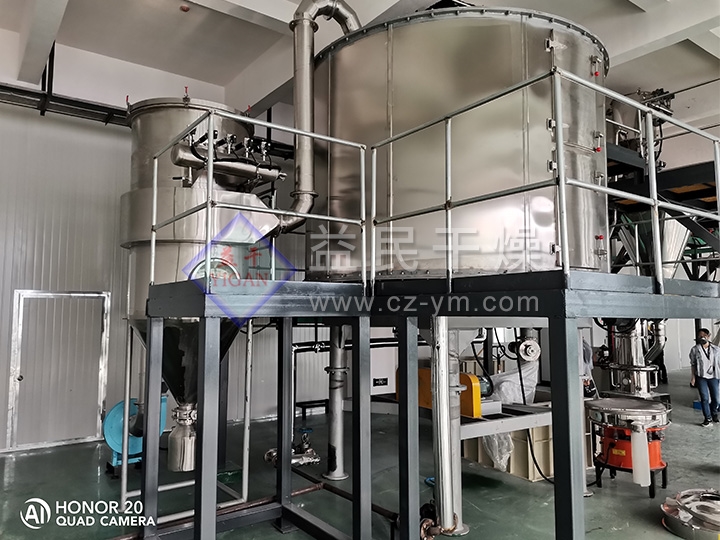

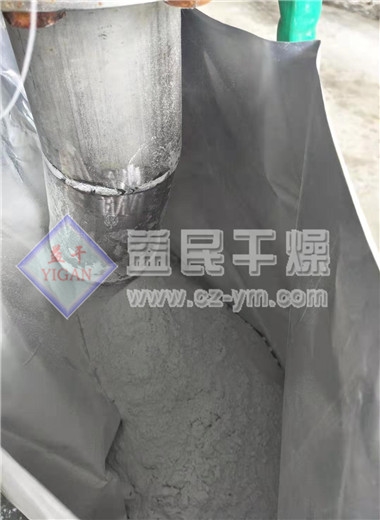

  • PLG盤式連續幹燥機試料
  • PLG盤式連續幹燥機試料
  • PLG盤式連續幹燥機試料
  • PLG盤式連續幹燥機試料
  • PLG盤式連續幹燥機試料
  • PLG盤式連續幹燥機試料
  • PLG盤式連續幹燥機試料
  • PLG盤式連續幹燥機試料
  • PLG盤式連續幹燥機試料
