閉路循環沸騰幹燥機

閉路循環沸騰幹燥機原理

  閉路循環沸騰幹燥機是一個閉環係統。開始時，啟動風機，打開排氣閥門，關閉切換閥門，輸入惰性氣體（一般為氮氣），將係統內原有的空氣置換，當係統內氧氣含量達到預定指標後，關閉閥門排氣閥，打開切換閥門。係統內氮氣作為傳熱、傳質的介質，完成濕物料的幹燥目的。濕物料內所含有機溶媒氣化後，與氮氣一同進入冷凝器，將溶媒冷凝成液體流入儲罐，氮氣由於沸點較低不可能液化，在風機推動下進入下一輪循環。閉路循環振動流化床幹燥機係統中的幹燥裝置可以根據物料狀態和要求選用圓筒式沸騰幹燥機（又叫高效沸騰），也可以是箱式沸騰幹燥機，也可以是震動流化床幹燥機，甚至氣流幹燥機，由於這些幹燥機都是流態化幹燥，因此幹燥速率較高，物料的幹燥時間短。

閉路循環沸騰幹燥機特點

  1、係統全封閉，基本無氧氣（含量自控）。如上所述，閉路循環沸騰幹燥機的係統處於全封閉狀態作業，既沒有（也不允許）向外泄露，也沒有（不允許）向內泄漏。為此，必須做到係統的所有部位，無論是管道接口，還是箱體的進出風口；無論是在正壓區，還是負壓區；無論是靜態零件還是動態零件，都必須嚴格密封。係統內氧氣含量不超過工藝要求，確保了防爆防燃的安全性，也對懼氧物料提供可靠保證。

  2、零排放。係統如果是連續作業的話，基本無廢氣排放

  3、溶劑回收。係統如能連續作業，溶媒回收率就很高（最高可達98%以上），其經濟意義是不言而喻的。

  4、自動化程度高。我公司在係統中設置了溫度、氧氣含量、係統壓力等三個參數的自動控製及超限報警裝置，采用PLC控製，操作方便、安全可靠。

閉路循環沸騰幹燥機應用範圍

 製藥工業中造粒：片劑顆粒、衝劑顆粒、膠囊劑顆粒。

 包衣：顆粒、丸劑保護層、備色、緩釋、薄膜、腸溶包衣等。

閉路循環沸騰幹燥機設備技術說明

  閉路循環沸騰幹燥機是由幹燥主機、加熱器、冷凝器、布袋除塵器、風機及料倉組成。整個幹燥過程是在氮氣保護下的密閉環境下進行幹燥，出料在密閉環境下進行，具有無粉塵，安全度高的特點。

  閉路循環沸騰幹燥機在使用前，使用氮氣將係統內的空氣置換出，使係統內的氧氣含量達到溶媒的安全濃度之內。濕物料在密閉容器內，由設備上的進料口進入幹燥主機內。送風機送入經過濾後的氮氣，經加熱器加熱至幹燥工藝所需的溫度，進入沸騰床對由位差加料口加入的物料進行傳熱傳質（幹燥），加料完成後幹燥至物料所需終濕度。閉路循環沸騰幹燥機在幹燥過程中，濕熱氣體帶著少數的微粉經除塵器將所有2um以上的微粉在除塵器內進行氣固分離。固體粉塵在除塵器內收集，氣體進入多級冷凝器（翅片式冷凝器壓降小，冷凝效果好），將濕熱氣體內的溶媒冷凝。冷凝後的溶媒經收集罐收集後進行儲存（零排放至空氣中，可循環使用）。經冷凝除濕後的幹燥氮氣再經送風機送入加熱器循環使用。閉路循環沸騰幹燥機幹燥完成後的物料由翻板機構將熱風分布板上的物料放入下筒體，經真空泵或氣流輸送係統輸入至密閉容器內儲存分裝（進出料皆在密閉環境內操作，車間無粉塵）。

閉路循環沸騰幹燥機優勢說明

  1、經閉路循環沸騰幹燥機幹燥之後含有溶媒的熱濕氣進入冷凝器，將氣體中的溶媒冷凝（溶媒回收率為95％以上），既可以回收溶媒又可以冷凝除濕幹燥氣體。回收的溶媒可以再次循環使用，可以節約成本，同時不會造成尾氣排放對環境汙染。熱濕氣體經過冷凝除濕，氣體內的絕對濕度低（與普通沸騰幹燥相比），幹燥能力變強，更適應與對濕度環境影響的易吸潮物料。

  2、閉路循環沸騰幹燥機為全密閉結構，設備內部充入惰性氣體（如氮氣），在幹燥厭氧物料或含易燃易爆性質溶媒的物料時，使氣體中沒有氧氣，無法燃燒或氧化，就可有效避免設備在生產時發生起火或爆炸事故，故而比普通設備更安全。

  3、閉路循環沸騰幹燥機工作時內部所需風壓低，隻需要微正壓，所以設備配用的風機功率降低，因為在正壓時熱風是從料鬥網板下部向上吹，風的穿透力強，雖然物料沸騰高度不高，但熱風與物料的接觸更加充分，幹燥速率更快。而設備的風機功率降低了以後，設備的噪音就變小了，同時也節約了能源。

  4、閉路循環沸騰幹燥機帶有翻板機構，實現了在全密閉條件下進行出料，大大降低了工人的勞動強度與操作車間內完全無粉塵，車間環境好，自動化成度高。

  5、閉路循環沸騰幹燥機主機使用脈衝除塵係統，除塵效率高，粉塵不粘結與濾筒上，易拆裝、清潔。

閉路循環沸騰幹燥機設備特點和優勢

安全

  閉路循環沸騰幹燥機為全密閉結構，設備內部充入氮氣，在幹燥厭氧物料或含易燃易爆性質溶媒的物料時，使氣體中沒有氧氣，無法燃燒或氧化，就可有效避免設備在生產時發生起火或爆炸事故，故而比普通設備更安全。

  閉路循環沸騰幹燥機主機使用布袋脈衝除塵係統，除塵效率高，粉塵不粘結與濾筒上，易拆裝、清潔。並使用整機反吹技術（專利技術）在閉路循環沸騰幹燥機幹燥完成後對設備進行整機反攻，其除塵徹底，使用本技術後設備的布袋清洗頻率由原先的1-2天一洗延長到12-15天一洗。閉路循環沸騰幹燥機在主機下部出科，可由真空出料抽至物料存儲裝置，降低工人操作強度，提高效率。

  經閉路循環沸騰幹燥機幹燥之後含有溶媒的熱濕氣進入冷凝器，將氣體中的溶媒冷凝（溶媒回收率為95％以上），既可以回收溶媒又可以冷凝除濕幹燥氣體。回收的溶媒可以再次循環使用，可以節約成本，同時不會造成尾氣排放對環境汙染。

  閉路循環沸騰幹燥機工作時內部所需風壓低，隻需要微正壓，所以設備配用的風機功率降低，因為在正壓時熱風是從料鬥網板下部向上吹，風的穿透力強，雖然物料沸騰高度不高，但熱風與物料的接觸更加充分，幹燥速率更快。而設備的風機功率降低了以後，設備的噪音就變小了，同時也節約了能源。

  閉路循環沸騰幹燥機內部的熱濕氣體經過冷凝除濕，氣體內的絕對濕度低，幹燥能力變強，更適應與對濕度環境敏感的易吸潮物料。對於顆粒較細的物料：由於風壓低，物料的逃逸率小，在二級除塵中可全部回收。

  閉路循環沸騰幹燥機在幹燥過程為流態化，物料與熱空氣進行大麵積的氣固接觸，幹燥強度大，效率高，且隨著設備的增大，設備風機風量的提高，設備的使用效率依舊可以保證；不會像靜態真空幹燥係統，隨著設備的增大，其幹燥效率越來越低。閉路循環沸騰幹燥機幹燥過程中的物料為流態化，避免了真空幹燥係統中物料加熱麵與物料直接接觸所造成的局部物料過熱變質等其他不良情況。

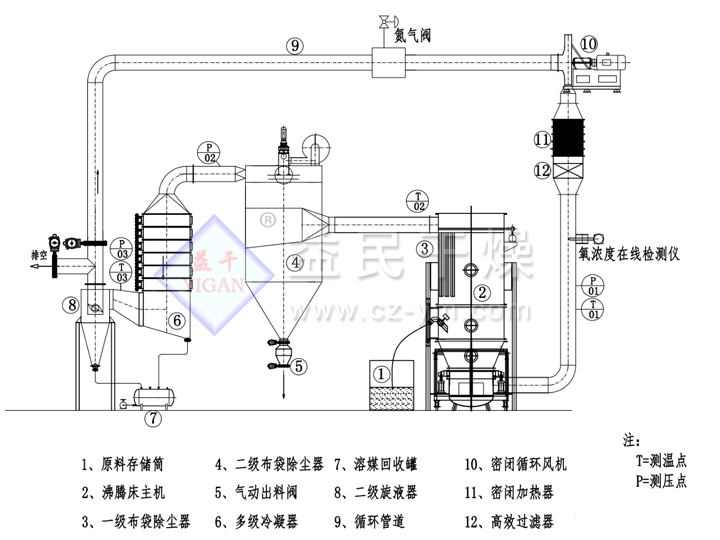

閉路循環沸騰幹燥機工藝流程圖

閉路循環沸騰幹燥機 設備結構

  閉路循環沸騰幹燥機由空氣過濾器，空氣加熱器，幹燥床，分離室，過濾室，風管、循環風機、控製係統等組成。

  1、主機：主機由底段進風室、幹燥床、分離室、過濾室組成。

  2、空氣過濾器：由初、中效空氣過濾器過濾，確保進風空氣潔淨度。

  3、空氣加熱器：采用不鏽鋼管繞翅片，在保證無鐵鏽異物脫落的情況下，提高了換熱器的傳熱係數。

  4、排風係統

  由排風管、循環風機、與主機隔離安裝，噪音≤80分貝，風量可以采用變頻調速，可連續調節流化狀態，因而本機適合投料範圍大，也能很好的適應不同物料條件的風量要求。

  采用料車內置耙齒攪拌機構，可輔助流化，防止物料在幹燥過程中的溝流死床現象，使流態化狀態保持穩定，幹燥後物料含水率均勻。

閉路循環沸騰幹燥機 技術特點

  1、PLC-觸摸屏操作，操作方便，穩定，具備嚴格的互鎖功能，不會導致產生人為誤操作。

  2、清灰方式為脈衝布袋清灰，工作時連續的離線清灰除塵。清灰效果遠優於汽缸抖袋清灰方式，避免了幹燥時物料死床。

  3、配置上抽式硬骨架布袋，在保證布袋麵積和清灰效果的同時，減少了工人在拆洗布袋時，工作環境差的特點。在人不用鑽入筒體的情況下，輕鬆將布袋從設備上拆除。

  4、設備通過自動出料裝置，實現自動密閉出料，減少物料的交叉汙染和工人勞動強度。

  5、設備內含攪拌結構，可防止物料橋架、死床。使物料流化沸騰幹燥效果更好。

  6、設備采取密閉圓形結構,無死角,清洗方便迅速,無交叉汙染

  7、在與氣力輸送係統對接後，可實現無人操控的全自動連續作業功能(可選項)。

  8、在主機底部設有排汙裝置，能快速排盡清洗機器時的積水;

  9、整台設備易操作、易拆卸、易清洗;

  10、整機密封性好，負壓操作
